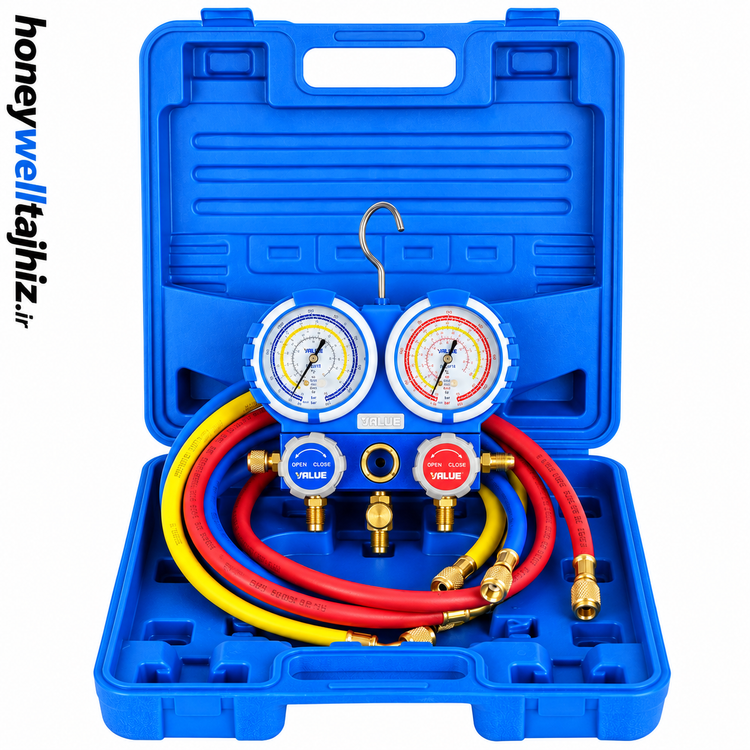

منیفولد گیج دوقلو ولئو مدل VMG-2-R410A-B

منیفولد سرویس دوقلو VALUE مدل VMG-2-R410A-B

منیفولد سرویس VALUE VMG-2-R410A-B یک ابزار کاربردی برای سرویس، عیب‌یابی و شارژ سیستم‌های تبرید و تهویه مطبوع است. این مدل به صورت آنالوگ طراحی شده و امکان بررسی فشار سمت بالا و پایین مدار را در اختیار تکنسین قرار می‌دهد.این منیفولد برای کار با مبردهای R410A، R407C، R22 و R134a طراحی شده و به دو گیج مجزا مجهز است. گیج آبی برای بررسی فشار پایین و گیج قرمز برای اندازه‌گیری فشار بالای مدار مورد استفاده قرار می‌گیرد.

کاربرد منیفولد VALUE VMG-2-R410A-B

منیفولد سرویس یکی از ابزارهای اصلی در عملیات نصب و تعمیر سیستم‌های سرمایشی محسوب می‌شود. از این ابزار می‌توان برای مواردی مانند:

بررسی و کنترل فشار سیستم

وکیوم و هواگیری مدار

شارژ مبرد

تخلیه مبرد

کنترل وضعیت سیکل تبرید

انجام تست فشار

اتصال سیستم به پمپ وکیوم

کمک به عملیات شارژ روغن استفاده کرد.

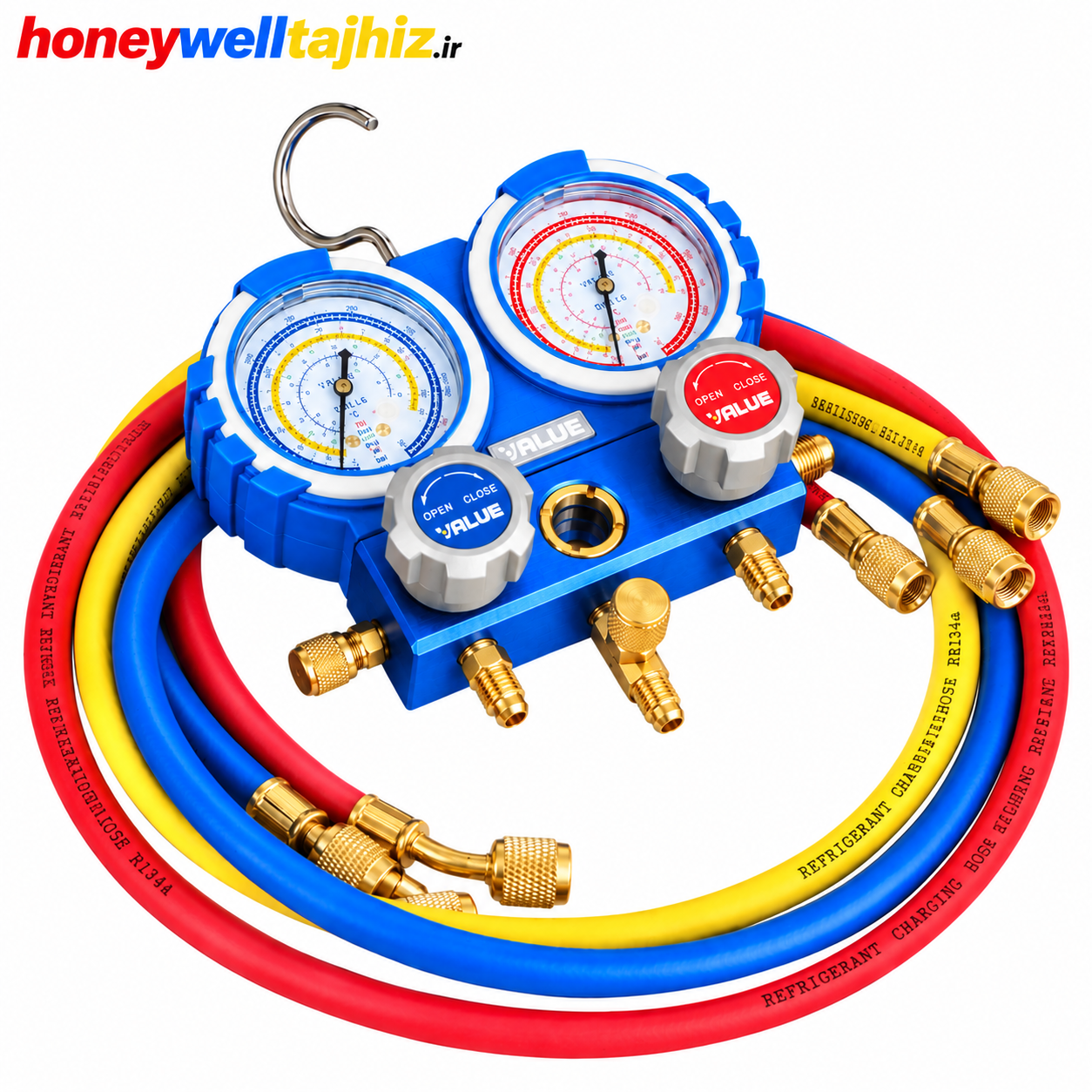

در ساختار این منیفولد، شیلنگ آبی به بخش فشار پایین، شیلنگ قرمز به بخش فشار بالا و شیلنگ زرد به مسیر سرویس متصل می‌شود. مسیر زرد می‌تواند برای اتصال به کپسول مبرد، پمپ وکیوم یا تجهیزات مورد نیاز در فرآیند سرویس استفاده شود.

گیج فشار پایین

گیج آبی این مدل برای اندازه‌گیری فشار قسمت Low یا فشار پایین سیستم در نظر گرفته شده است. محدوده اندازه‌گیری آن از 30- inHg تا 0 در بخش خلأ و از 0 تا 550 PSI در محدوده فشار مثبت است. محدوده معادل فشار آن نیز تا 38 bar اعلام شده است. به کمک این گیج می‌توان وضعیت فشار بخش کم‌فشار سیکل تبرید را هنگام سرویس، شارژ و ایجاد خلأ بررسی کرد.

گیج فشار بالا

گیج قرمز برای بررسی بخش High Pressure سیستم استفاده می‌شود و محدوده اندازه‌گیری آن از 30- inHg تا 0 و در محدوده فشار مثبت از 0 تا 800 PSI است. حداکثر محدوده اعلام‌شده برای این گیج 55 bar است.این بخش در زمان بررسی فشار بالای سیکل، تست فشار و عملیات مرتبط با مدار پرفشار مورد استفاده قرار می‌گیرد.

شیلنگ‌های سه‌رنگ 120 سانتی‌متری

این مدل همراه با سه شیلنگ آبی، قرمز و زرد با طول 120 سانتی‌متر عرضه می‌شود. رنگ‌بندی شیلنگ‌ها باعث می‌شود تشخیص مسیرهای فشار بالا، فشار پایین و مسیر سرویس برای تکنسین ساده‌تر باشد.

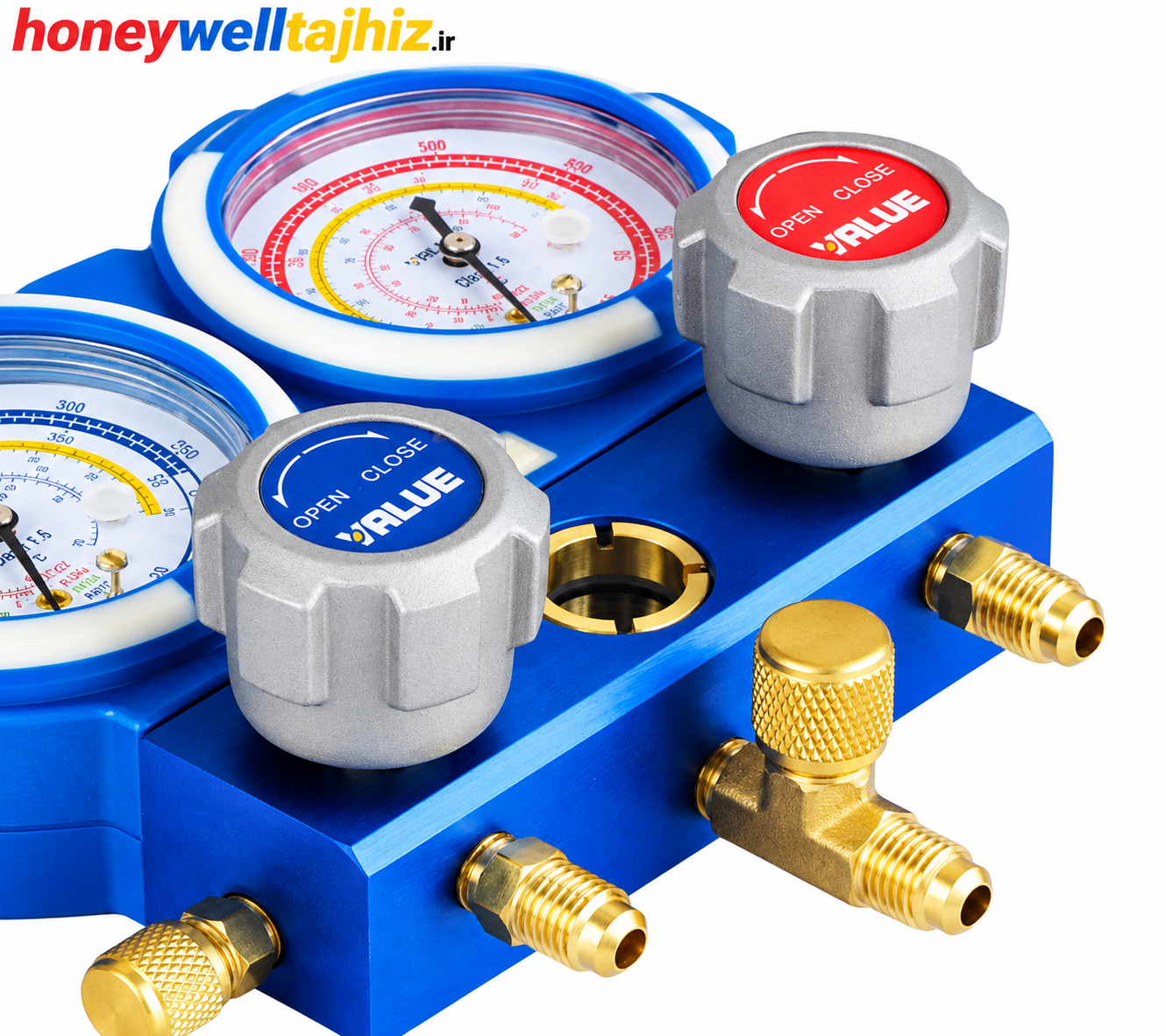

وجود سایت گلس

یکی از امکانات قابل توجه این نوع منیفولد، وجود سایت گلس (Sight Glass) برای مشاهده وضعیت عبور مبرد است. سایت گلس امکان مشاهده جریان مبرد در مسیر سرویس را فراهم می‌کند و می‌تواند در زمان بررسی فرآیند شارژ به تکنسین کمک کند.

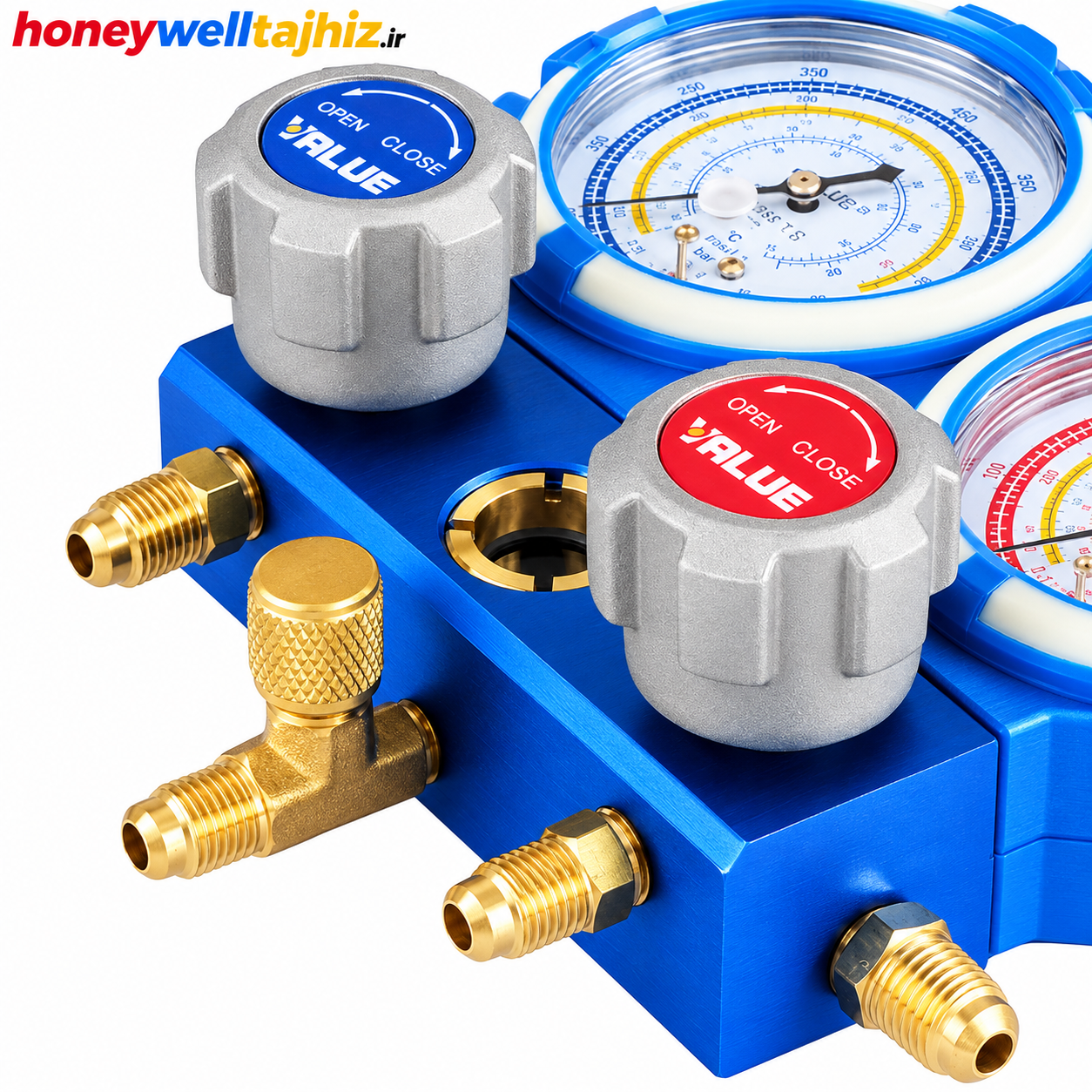

شیرهای فلزی با دوام بیشتر

در طراحی مدل‌های جدید سری VMG، شیرهای کنترل نسبت به برخی مدل‌های قدیمی تغییر کرده‌اند. در این مدل از شیرهای دارای بدنه فلزی استفاده شده که در مقایسه با نمونه‌های پلاستیکی قدیمی، ساختار مقاوم‌تری دارند و برای استفاده مداوم در عملیات سرویس مناسب‌تر هستند.

واحدهای اندازه‌گیری

گیج‌های این منیفولد امکان خواندن فشار را با واحدهای PSI، BAR و inHg فراهم می‌کنند؛ بنابراین تکنسین می‌تواند بر اساس نوع سیستم و روش کار، مقدار فشار را با واحد مورد نیاز بررسی کند.

مشخصات فنی VALUE VMG-2-R410A-B

برند VALUE

مدل VMG-2-R410A-B

نوع منیفولد سرویس دوقلو آنالوگ

نوع مبرد R410A، R407C، R22، R134a

گیج فشار پایین 30- inHg تا 550 PSI

محدوده فشار پایین بر حسب بار تا 38 bar

گیج فشار بالا 30- inHg تا 800 PSI

محدوده فشار بالا بر حسب بار تا 55 bar

شیلنگ‌ها آبی، قرمز و زرد

طول شیلنگ 120 سانتی‌متر

واحد فشار PSI، BAR، inHg

وزن اعلام‌شده 3.4 کیلوگرم

کشور سازنده چین
